一、用途
適用于電力傳輸，額定交流電壓0.6/1KV及以下。
| 型號 | 名 稱 |
| NHFF | 耐火耐高溫電力電纜 |
| NHFF22 | 耐火耐高溫鋼帶鎧裝電力電纜 |
| NHFF32 | 耐火耐高溫細鋼絲鎧裝電力電纜 |
| NHFP1F | 耐火耐高溫屏蔽電力電纜 |
| NHFP1F22 | 耐火耐高溫鋼帶鎧裝耐高溫屏蔽電力電纜 |
| NHFP1F32 | 耐火耐高溫細鋼絲鎧裝耐高溫屏蔽電力電纜 |
二、型號說明
| 性能項目 | 單位 | 技術指標 | |||||||||||||||
| 導體直流電阻礙 | Ω/km | 截面mm2 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| 電阻 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | 4.6 | 3.08 | 1.83 | 1.15 | 0.727 | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | ||
| 試驗電壓 | kv/5min |
450/750V試驗電壓: 2.5/5min 600/1000V試驗電壓: 3.5/5min | |||||||||||||||
| 絕緣電阻 | MΩ.km | 100-500 | |||||||||||||||
| 耐火特性能 | A類（火焰溫度1000℃試驗90分鐘3A保險絲不斷） | ||||||||||||||||
三、技術性能

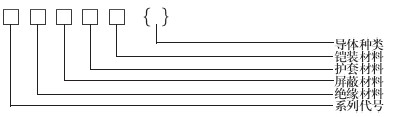

| 項目 | 代號 | 說明 |
| 系列代號 | NH | 耐火電纜 |
| 絕緣材料 | F | 耐火絕緣材料 |
| 屏蔽材料 | /,P | 鍍錫銅絲編織 |
| 護套材料 | F | 聚全氟乙丙烯（F46） |
| 鎧裝材料 | 22,32 | 鋼帶鎧裝 細鋼絲鎧裝 |
| 導體種類 |
A B R | GB/T 3956-2008 第一種、第二種、第五種 |
四、使用特性
工作溫度：-60° +260°
額定電壓Uo/U：600／1000V。
最低環境溫度：固定安裝-60°。
非鎧裝電纜最小彎曲半徑：10倍。
鎧裝電纜的12倍。
五、電纜規格
| 型號 | 標準載面mm2 | ||||||||||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | |
| 芯數 | |||||||||||||||
| NHFF | 2-61 | 2-10 | 1-5 | ||||||||||||
| NHF22 | 4-61 | 2-10 | 2-5 | ||||||||||||
| NHFF32 | 4-61 | 4-10 | 3-5 | ||||||||||||
| NHFP1F | 2-61 | 2-10 | 1-5 | ||||||||||||
| NHFP1F22 | 4-61 | 2-10 | 2-5 | ||||||||||||
| NHFP1F32 | 4-61 | 4-10 | 2-5 | ||||||||||||
六、交貨長度：按客戶要求。
