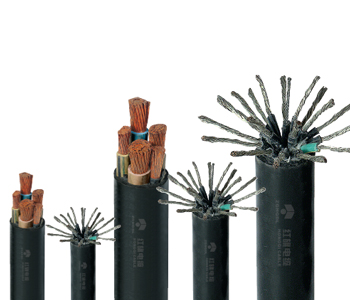

通用橡套電纜

通用橡套軟電纜

一、執行標準
GB/T5013-2008 JB8735-2011 Q/YL10-2008
二、用途
本產品適用于交流額定電壓為450/750V及以下的家用電器、電動工具和各類移動電器設備。



三、使用條件
1) 額定電壓Uo/U:YQ YQW型300/300V YZ 60245IEC53 YZ型 300/500V
YZW 60245IEC 57 YZW 型300/500V
YC YCW 60245IEC 66 YCW 型450/750V
2)線芯的長期允許工作溫度不超過65℃
3)W型電纜具有耐氣候和一定的耐油性能，適宜于在戶外或接觸油污的場合使用
 四、型號、名稱及用途

型號 名稱 主要用途
YQ,YQW 輕型橡套軟電纜 用于輕型移動設備工具
60245IEC53(YZ)
YZ
60245IEC57(YZW)
YZW		 中型橡套軟電纜 用于各種移動設備和工具
60245IEC66(YCW)
YCW
YC		 重型橡套軟電纜 用于各種移動電器設備，能承受大的機械外力作用


五、尺寸、重量及技術參數
300/300V YQ,YQW輕型
300/300V YQ,YQW light model

芯數*標稱截面 導電線芯 平均外徑 20℃導電阻 參考重量
根數/線徑 下限 上限 銅芯 鍍錫銅芯 YQ YQW
2*0.3 16/0.15 4.3 5.8 69.2 71.2 30 31.5
2*0.5 28/0.15 4.8 6.4 39.0 40.1 43 45.5
2*0.3 16/0.15 4.6 6.1 69.0 71.2 36 38.1
2*0.5 28/0.15 5.1 6.7 39.0 40.1 74 77.0


300/500V 60245IEC53(YZ),YZ;60245IEC 57(YZW),YZW

芯數*標稱截面 導電線芯 平均外徑 20℃導電阻 參考重量
根數/線徑 下限 上限 銅芯 鍍錫銅芯 YZ YZW
2*0.75 24/0.20 5.7 7.4 26.0 26.7 60.5 65.5
2*1 32/0.20 6.1 8.0 19.5 20.0 81.7 89.6
2*1.5 30/0.25 7.6 9.8 13.3 13.7 94.4 97.5
2*2.5 49/0.25 9.0 11.6 7.98 8.21 227.1 242.6
2*4 56/0.30 10.6 13.7 4.95 5.09 128.0 131.2
2*6 84/0.30 11.8 15.1 3.30 3.39 366.0 394.5
3*0.75 24/0.20 6.2 8.1 26.0 26.7 84.5 95.6
3*1 32/0.20 6.5 8.5 19.5 20.0 97.4 105.0
3*1.5 30/0.25 8.0 10.4 13.3 13.7 96.7 103.5
3*4 49/0.25 9.6 12.4 7.98 8.21 205.1 219.2
3*6 56/0.30 11.3 14.5 4.95 5.09 271.6 280.3
4*0.75 84/0.30 12.6 16.1 3.30 3.39 452.5 497.7
4*1 24/0.20 6.8 8.8 26.0 26.7 98.3 106.2
4*1.5 32/0.20 7.1 9.3 19.5 20.0 117.1 125.2
4*2.5 30/0.25 9.0 11.6 13.3 13.7 159.5 162.5
4*4 49/0.25 10.7 13.8 7.98 8.21 255.2 270.9
4*4 56/0.30 12.7 16.2 4.95 5.09 334.7 340.7
4*6 84/0.30 14.0 17.9 3.30 3.39 564.0 594.0
3*1.5 +1*1.0 30/0.25+32/0.20 8.6 11.2 13.3 13.7 170.1 181.9
3*2.5+1*1.5 49/0.25+30/0.25 10.4 13.3 7.98 8.21 246.8 262.9
3*4+1*2.5 56/0.30+49/0.25 12.3 15.7 4.95 5.09 359.1 380.2
3*6+1*4 84/0.30+56/0.30 13.7 17.5 3.30 3.39 542.1 572.5
5*0.75 24/0.20 7.6 9.9 26.0 26.7 127.1 136.8
5*1 32/0.20 8.0 10.3 19.5 20.0 144.3 154.5
5*1.5 30/0.25 9.8 12.7 13.3 13.7 210.5 223.6
5*2.5 49/0.25 11.9 15.3 7.98 8.21 304.3 322.4
5*4 56/0.30 14.1 17.9 4.95 5.09 441.8 464.5
5*6 84/0.30 15.7 20.0 3.30 3.39 687.5 724.0
6*0.75 24/0.20 8.2 10.7 26 26.7 189.2 190.3
6*1 32/0.20 8.7 11.5 19.5 20 222.1 228.6
6*1.5 30/0.25 10.9 14 13.3 13.7 352.1 361.5
6*2.5 49/0.25 13.2 16.9 7.98 8.21 456.3 468.7
6*4 56/0.30 15.5 19.8 4.95 5.09 638.0 650.0
6*6 84/0.30 17.4 22.1 3.3 3.39 728.8 757.5


450/750V 60245IEC 66(YCW),YCW;YC

芯數*標稱截面 導電線芯 平均外徑 20℃導電阻 參考重量
根數/線徑 下限 上限 銅芯 鍍錫銅芯 YZ YZW
1*1.5 30/0.25 5.7 7.1 13.3 13.7 51.9 57.0
1*2.5 49/0.25 6.3 7.9 7.98 8.21 73.7 79.5
1*4 56/0.30 7.2 9.0 4.95 5.09 110.5 118.7
1*6 84/0.30 7.9 9.8 3.30 3.39 132 167.3
1*10 84/0.40 9.5 11.9 1.91 1.95 220.6 234.8
1*16 126/0.40 10.8 13.4 1.21 1.24 295.1 311.6
1*25 196/0.40 12.7 15.8 0.780 0.795 425.6 446.2
1*35 276/0.40 14.3 17.9 0.386 0.393 758.4 788.4
1*50 396/0.40 16.5 20.6 0.386 0.393 758.4 788.4
1*70 360/0.50 18.6 23.3 0.272 0.277 1034.1 1073.7
1*95 475/0.50 20.8 26.0 0.206 0.210 1324.7 1369.3
1*120 608/0.50 22.8 28.6 0.161 0.164 1593.9 1646.3
1*150 756/0.50 25.2 31.4 0.129 0.132 1971.6 2063.7
1*185 925/0.50 27.6 34.4 0.160 0.108 2425.6 2498
1*240 1221/0.50 30.6 38.3 0.0801 0.0817 3081.3 3166.2
1*300 1525/0.50 33.5 41.9 0.0641 0.0654 3730.7 3825.2
1*400 2013/0.50 37.4 46.8 0.0486 0.0495 4934 5048.2
1*1.5 30/0.25 8.5 11.0 13.3 13.7 132 146.6
1*2.5 49/0.25 10.2 13.1 7.98 8.21 203.6 223.9


芯數*標稱截面 導電線芯 平均外徑 20℃導電阻 參考重量
根數/線徑 下限 上限 銅芯 鍍錫銅芯 YZ YZW
2*4 56/0.30 12.0 15.0 4.95 5.09 280.2 305.6
2*6 84/0.30 13.5 18.5 3.30 1.95 412.2 448.2
2*10 84/0.40 18.5 24.0 1.91 3.39 669.1 732.8
2*16 126/0.40 21.0 27.5 1.21 1.95 906.6 988.5
2*25 196/0.40 24.5 31.5 0.780 1.24 1144.3 1229.4
2*35 276/0.40 27.3 34.6 0.554 0.795 1505.5 1610.4
2*50 396/0.40 31.8 40.1 0.386 0.565 2464.2 2655.7
2*70 360/0.50 35.8 45.1 0.272 0.393 3254.8 3484.3
2*95 475/0.50 40.2 51.0 0.206 0.277 4144.3 4423.0
3*1.5 30/0.25 9.2 11.9 13.3 0.210 156.0 171.0
3*2.5 49/0.25 10.9 14.0 7.98 13.7 246.1 266.9
3*4 56/0.30 12.7 16.2 4.95 8.21 305.6 325.2
3*6 84/0.30 14.1 18.0 1.91 5.09 822.3 895.6
3*10 84/0.40 19.1 24.2 1.91 1.95 822.3 895.6
3*16 126/0.40 21.8 27.6 1.21 1.24 1075.8 1152.8
3*25 196/0.40 26.1 33.0 0.780 0.795 1514.3 1725.4
3*35 276/0.40 29.3 37.1 0.554 0.565 789.3 1956.0
3*50 396/0.40 34.1 42.9 0.386 0.393 2880.3 3057.8
3*70 360/0.50 38.4 48.3 0.272 0.277 3879.3 4109.2
3*95 475/0.50 43.3 54.0 0.206 0.210 4974.5 5250.8
3*120 608/0.50 47.3 60.0 0.161 0.164 59933.3 6253.3
3*50
 756/0.50 52.0 66.0 0.129 0.132 7343.4 7740.9
4*1.5 30/0.25 10.2 13.1 13.3 13.7 188.6 205.6
4*2.5 49/0.25 12.1 15.5 7.98 8.21 300.5 323.7
4*4 56/0.30 14.0 18.0 4.95 5.09 438.4 469.5
4*6 84/0.30 15.7 20.0 3.30 3.39 643.2 686.0
4*10 84/0.40 20.9 26.5 1.91 1.95 1106.0 1097.7
4*16 126/0.40 23.8 30.1 1.21 1.24 1380.0 1473.9
4*25 196/0.40 28.9 36.6 0.780 0.795 2011.8 2137.3
4*35 276/0.40 32.5 41.1 0.554 0.565 2637.2 2792.7
4*50 396/0.40 37.7 47.5 0.386 0.393 3634.4 3838.4
4*70 360/0.50 42.7 54.0 0.272 0.277 4861.7 5118
4*95 475/0.50 48.4 61.0 0.206 0.210 6245.5 6551
4*120 608/0.50 53.0 66.0 0.161 0.164 7479.6 7836
4*150 756/0.50 58.0 73.0 0.129 0.132 9302.4 9753
3*2.5+1*1.5 49/0.25+30/0.25 11.9 15.2 7.98 8.21 282.7 305.6
3*4+1*1.5 56/0.30+49/0.25 13.6 17.4 4.95 5.09 406.8 435.7
3*6+1*4 84/0.30+56/0.30 15.2 19.4 3.30 3.39 600.1 640.3
3*10+1*6 84/0.40+84/0.30 19.4 24.6 1.91 1.95 925.1 990.9
3*16+1*6 126/0.40+84/0.40 22.3 28.3 1.21 1.24 1253.9 1341.5
3*25+1*10 196/0.40+84/0.40 27.3 34.4 0.780 0.795 1823.2 1941.3
3*35+1*10 276/0.40+84/0.40 29.6 37.3 0.554 0.565 1980.4 2115.9
3*50+1*16 396/0.40+126/0.40 35.4 44.7 0.386 0.393 3243.4 3439.7
3*70+1*25 360/0.50+196/0.40 39.6 49.8 0.272 0.277 4504.4 4772.6
3*95+1*35 475/0.50+276/0.40 43.8 55.1 0.206 0.210 5553.5 5838.3
3*120+1*35 608/0.50+276/0.40 46.7 58.8 0.161 0.164 6362.1 6662.4
3*150+1*50 756/0.50+396/0.40 51.3 64.5 0.129 0.132 7889.3 8252.6
5*1.5 30/0.25 11.2 14.4 13.3 13.7 221.4 240.6
5*2.5 49/0.25 13.3 17.0 7.98 8.21 347.6 372.7
5*4 56/0.30 15.6 19.9 4.95 5.09 497.1 528.9
5*6 84/0.30 17.5 22.2 3.30 3.39 765.7 815.0
5*10 84/0.40 22.9 29.1 1.91 1.95 1205.2 1289.0
5*16 126/0.40 26.4 33.3 1.21 1.24 1668.8 1777.0
5*25 196/0.40 32.0 40.4 0.78 0.795 2327.7 2468.7


芯數*標稱截面 導電線芯 平均外徑 20℃導電阻 參考重量
根數/線徑 下限 上限 銅芯 鍍錫銅芯 YZ YZW
5*25 196/0.40 32.5 41.5 0.780 0.795 2434.3 2587.1
3*1.5+2*1 30/0.05+32/0.2 11.5 12.0 13.3 13.7 166 176
3*2.5+2*1.5 49/0.25+30/0.25
 13.3 14.8 7.98 8.21 302 322
3*4+2*2.5 56/0.3+49/0.25 15.2 16.7 4.95 5.09 440 465
3*6+2*4 84/0.3+56/0.3 18.2 19.7 3.30 3.39 660 700
3*10+2*6 84/0.4+84/0.3 22.9 24.4 1.91 1.95 1000 1040
3*16+2*6 126/0.4+84/0.3 26.0 27.5 1.21 1.24 1333 1420
3*25+2*10 196/0.4+84/0.4 31.5 33.0 0.780 0.795 1950 2060
3*35+2*10 276/0.4+84/0.4 34.2 35.7 0.554 0.565 2100 2236
3*50+2*16 396/0.4+126/0.4 39.6 41.6 0.386 0.393 3460 3640
3*70+2*25 360/0.50+196/0.4 44.8 46.8 0.272 0.277 4800 5080
3*95+2*35 475/0.50+276/0.4 50.0 52.0 0.206 0.210 4960 6240
3*120+2*35 608/0.50+276/0.4 54.2 56.2 0.161 0.164 6760 7060
3*150+2*50 756/0.50+396/0.4 62.0 64.2 0.129 0.132 8600 8950
3*185+2*50 925/0.50+396/0.4 65.2 67.4 0.106 0.108 9450 9730
3*240+2*70 1221/0.50+360/0.50 74.1 75.3 0.0801 0.0817 11610 11900


六、通用橡套軟電纜載流量

芯數*標稱截面 長期連續負荷允許截流量
YZ、YZW型 YC、YCW型
二芯 三芯 四芯 單芯 二芯 三芯 四芯
0.75 14 12 11



1.0 17 14 13
1.5 21 18 18
2.0 26 22
 22
2.5 30 25 25 37 30 26 27
4.0 41 35 35 47 39 34
 34
6.0 53 45 45 52 51 44 44
10       75 74 63 63
16       112 96 84 84
25       148 135 115
 116
35       188 167 142 143
50       226 208 176 177
70       289 258 224 224
95       353 318 273 273
120       415 371 316 316


不同環境溫度時截流量換算系數

環境溫度 15 20 25 30 35 40
換算系數 1.12 1.06 1.00 0.94 0.87 0.97
