煤礦用阻燃橡套電纜

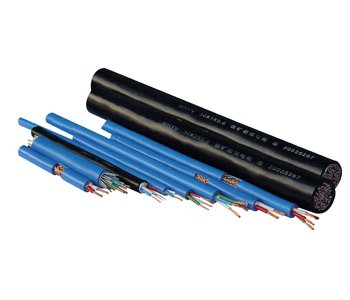

煤礦用阻燃通信電纜(MT818.14-1999 Q/CB-11-2008)



一、用途
本產品適用于煤井下監測，控制系統作低頻信號傳輸線
二、型號、名稱

                型號                名稱                主要使用范圍
                MHYV                煤礦用聚氯乙烯絕緣氯乙烯護套通信電纜                用于礦場作普通信號傳輸，適用于固定敷設
                MHYVR                煤礦用聚氯乙烯絕緣聚氯乙烯護套通信軟電纜                用于礦場作普通信號傳輸，可移動使用
                MHYVP                煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜                用于礦場作普通信號傳輸，適用于固定敷設
                MHYVRP                煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信軟電纜                用于礦場作普通信號傳輸，電纜較柔軟
                MHYBV                煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜                用于機械沖擊較高的場合主信號傳輸
                MHY32                煤礦用聚乙烯絕緣鋼絲鎧裝聚乙烯護套通信電纜                用于平港，豎井或斜井而作主信號傳輸


三、電纜的規格
MHYVRP

                型號                標稱截面(mm2)
                0.75                1.0                1.5                0.75                1.0                1.5
                芯數                對數
                MHYV                2~7                2~10
                MHYVR                2~7                2~10
                MHYVP                2~7                2~10
                MHYVRP                2~7                2~10
                MHYBV                2~7                2~10
                MHY32                -                3~7                2~19


四、電纜結構參數
表1、MHYV型煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜

                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑≤mm
                1*2*0.75                1                0.5                1.6                8.5
                1*2*0.75                2                0.5                1.6                8.5
                1*2*1.0                1                0.5                1.6                8.7


                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑≤mm
                1*2*1.0                2                0.6                1.6                9.2
                1*2*1.5                1                0.5                1.6                9.0
                1*2*1.5                2                0.6                1.6                9.8
                1*2*0.75                1                0.5                1.6                8.5
                1*3*0.75                2                0.6                1.6                8.8
                1*3*1.0                1                0.5                1.6                9.0
                1*3*1.0                2                0.6                1.6                9.6
                1*3*1.5                1                0.5                1.6                9.4
                1*3*1.5                2                0.6                1.6                10.2
                1*4*0.75                1                0.5                1.6                9.0
                1*4*0.75                2                0.6                1.6                9.3
                1*4*1.0                1                0.5                1.6                9.5
                1*4*1.0                2                0.6                1.6                10.2
                1*4*1.5                1                0.5                1.6                10.0
                1*4*1.5                2                0.6                1.6                11.0
                1*5*0.75                1                0.5                1.6                9.6
                1*5*0.75                2                0.6                1.6                10.0
                1*5*1.0                1                0.5                1.6                10.0
                1*5*1.0                2                0.6                1.6                11.0
                1*5*1.5                1                0.5                1.6                10.7
                1*5*1.5                2                0.6                1.6                11.7
                1*6*0.75                1                0.5                1.6                10.2
                1*6*0.75                2                0.6                1.6                10.6
                1*6*1.0                1                0.5                1.6                10.8
                1*6*1.0                2                0.6                1.6                11.7
                1*6*1.5                1                0.5                1.6                11.5
                1*6*1.5                2                0.6                1.6                12.5
                1*7*0.75                1                0.5                1.6                10.2
                1*6*0.75                2                0.6                1.6                10.6
                1*6*1.0                1                0.5                1.6                10.8



                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑≤mm
                1*7*1.0                2                0.6                1.6                11.7
                1*7*1.5                1                0.5                1.6                11.5
                1*7*1.5                2                0.6                1.6                12.5
                2*2*0.75                1                0.5                1.6                10.7
                2*2*0.75                2                0.6                1.6                11.2
                2*2*1.0                1                0.5                1.6                11.4
                2*2*1.0                2                0.6                1.6                12.5
                3*2*1.5                1                0.5                1.6                12.1
                3*2*1.5                2                0.6                1.6                13.4
                3*2*0.75                1                0.5                1.6                11.2
                3*2*0.75                2                0.6                1.6                11.7
                3*2*1.0                1                0.5                1.6                12.0
                3*2*1.0                2                0.6                1.6                13.1
                3*2*1.5                1                0.5                1.6                12.7
                4*2*1.5                2                0.6                1.6                14.0
                4*2*0.75                1                0.5                1.6                12.1
                4*2*0.75                2                0.6                1.6                12.7
                4*2*1.0                1                0.5                1.6                13.0
                4*2*1.0                2                0.6                1.6                14.2
                4*2*1.5                1                0.5                1.6                13.7
                4*2*1.5                2                0.6                1.6                15.2
                5*2*0.75                1                0.5                1.6                13.0
                5*2*0.75                2                0.6                1.6                13.6
                5*2*1.0                1                0.5                1.6                13.8
                5*2*1.0                2                0.6                1.6                15.3
                5*2*1.5                1                0.5                1.6                14.9
                5*2*1.5                2                0.6                1.6                16.5
                7*2*0.75                1                0.5                1.6                14.0
                7*2*0.75                2                0.6                1.6                14.7
                7*2*1.0                1                0.5                1.6                14.9
                7*2*1.0                2                0.6                1.6                16.6
                7*2*1.5                1                0.5                1.6                16.8


                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑≤mm
                7*7*1.5                2                0.6                1.6                18.0
                10*2*0.75                1                0.5                1.6                17.2
                10*2*0.75                2                0.5                1.6                18.2
                10*2*1.0                1                0.5                2.0                20.2
                10*2*1.0                2                0.6                2.0                22.5
                10*2*1.5                1                0.5                2.0                22.0
                10*2*1.5                2                0.6                2.0                24.0


表2MHYVR型煤礦用聚氯乙烯絕緣氯乙烯絕緣氯乙烯護套軟信電纜

                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑mm
                1*2*0.75                6                0.6                1.6                8.5
                1*2*1.0                5                0.5                1.6                9.3
                1*2*1.5                5                0.6                1.6                10.0
                1*3*0.75                6                0.5                1.6                8.9
                1*3*1.0                5                0.6                1.6                9.7
                1*3*1.5                5                0.5                1.6                10.4
                1*4*0.75                6                0.6                1.6                9.4
                1*4*1.0                5                0.5                1.6                10.4
                1*4*1.5                5                0.6                1.6                11.1
                1*5*0.75                6                0.5                1.6                10.0
                1*5*1.0                5                0.6                1.6                11.1
                1*5*1.5                5                0.5                1.6                12.0
                1*6*0.75                6                0.6                1.6                10.7
                1*6*1.0                5                0.5                1.6                12.0
                1*6*1.5                5                0.6                1.6                12.8
                1*7*0.75                6                0.5                1.6                10.7
                1*7*1.0                5                0.6                1.6                12.0
                1*7*1.5                5                0.5                1.6                12.8
                2*2*0.75                6                0.6                1.6                11.3
                2*2*1.0                5                0.5                1.6                12.6
                2*2*1.5                5                0.6                1.6                13.7
                3*2*0.75                6                0.5                1.6                12.0
                3*2*1.0                5                0.6                1.6                13.3


                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑≤mm
                10*2*0.75                6                0.5                1.6                18.4
                10*2*1.0                5                0.6                1.6                22.8
                10*2*1.5                5                0.6                1.6                25.0
                3*2*1.5                5                0.6                1.6                14.4
                4*2*0.75                6                0.5                1.6                12.8
                4*2*1.0                5                0.6                1.6                14.4
                4*2*1.5                5                0.6                1.6                15.6
                5*2*0.75                6                0.5                1.6                13.8
                5*2*1.0                5                0.6                1.6                15.6
                5*2*1.5                5                0.6                1.6                17.0
                7*2*0.75                6                0.5                1.6                15.0
                7*2*1.0                5                0.6                1.6                16.8
                7*2*1.5                5                0.6                1.6                18.3


表3MHYVP型煤礦用聚氯乙烯絕緣氯乙烯絕緣氯乙烯護套軟信電纜

                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度 mm                編織單線直徑 mm                外護套標稱厚度 mm                電纜外徑≤mm
                1*2*0.75                1                0.6                1.5                0.15                1.6                11.8
                1*2*0.75                2                0.5                1.5                0.15                1.6                12.1
                1*2*1.0                1                0.6                1.5                0.15                1.6                12.1
                1*2*1.0                2                0.5                1.5                0.15                1.6                12.1
                1*2*1.0                1                0.6                1.5                0.15                1.6                12.8
                1*2*1.5                2                0.5                1.5                0.15                1.6                12.6
                1*2*1.5                1                0.6                1.5                0.15                1.6                13.4
                1*3*0.75                2                0.5                1.5                0.15                1.6                12.0
                1*3*0.75                1                0.6                1.5                0.15                1.6                12.4
                1*3*1.0                2                0.5                1.5                0.15                1.6                12.6
                1*3*1.0                1                0.6                1.5                0.15                1.6                13.2
                1*3*1.5                2                0.5                1.5                0.15                1.6                13.0
                1*3*1.5                1                0.6                1.5                0.15                1.6                13.8
                1*4*0.75                2                0.5                1.5                0.15                1.6                12.6
                1*4*0.75                1                0.6                1.5                0.15                1.6                13.0
                1*4*1.0                2                0.5                1.5                0.15                1.6                13.2
                1*4*1.0                1                0.6                1.5                0.15                1.6                14.0
                1*4*1.5                2                0.5                1.5                0.15                1.6                13.6


                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*4*1.5                2                0.5                1.5                0.20                1.6                17.0
                1*5*0.75                1                0.6                1.5                0.15                1.6                17.5
                1*5*1.0                2                0.5                1.5                0.15                1.6                14.7
                1*2*1.0                1                0.6                1.5                0.15                1.6                13.2
                1*5*1.5                2                0.5                1.5                0.20                1.6                13.5
                1*5*1.5                1                0.6                1.5                0.20                1.6                13.6
                1*7*0.75                2                0.5                1.5                0.20                1.6                14.8
                1*7*0.75                1                0.6                1.5                0.20                1.6                14.5
                1*7*1.0                2                0.5                1.5                0.20                1.6                15.5
                1*7*1.0                2                0.6                1.5                0.20                1.6                14.8
                1*7*1.5                1                0.5                1.5                0.20                1.6                14.2
                2*2*1.5                2                0.6                1.5                0.20                1.6                14.4
                3*2*0.75                1                0.5                1.5                0.20                1.6                15.5
                3*2*0.75                2                0.6                1.5                0.20                1.6                15.2
                3*2*1.0                1                0.5                1.5                0.20                1.6                16.3
                3*2*1.0                2                0.6                1.5                0.20                1.6                14.5
                3*2*1.5                1                0.5                1.5                0.20                1.6                15.0
                3*2*1.5                2                0.6                1.5                0.20                1.6                15.2
                4*2*0.75                1                0.5                1.5                0.20                1.6                16.3
                4*2*0.75                2                0.6                1.5                0.20                1.6                16.0
                4*2*1.0                1                0.5                1.5                0.20                1.6                17.2
                4*2*1.0                2                0.6                1.5                0.20                1.6                15.0
                4*2*1.5                1                0.5                1.5                0.20                1.6                15.5
                4*2*1.5                2                0.6                1.5                0.20                1.6                15.6
                5*2*0.75                1                0.5                1.5                0.20                1.6                17.0
                5*2*0.75                2                0.5                1.5                0.20                1.6                16.7


                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑 mm                外護套標稱厚度mm                電纜外徑≤mm
                5*2*1.0                2                0.5                1.5                0.20                0.20                17.8
                5*2*1.0                1                0.6                1.5                0.15                0.20                19.4
                5*2*1.5                2                0.5                1.5                0.15                0.20                18.8
                5*2*1.5                1                0.6                1.5                0.15                0.20                22.0
                7*2*0.75                2                0.5                1.5                0.20                0.20                18.0
                7*2*0.75                1                0.6                1.5                0.20                0.20                18.8
                7*2*1.0                2                0.5                1.5                0.20                0.20                19.0
                7*2*1.0                1                0.6                1.5                0.20                0.20                21.5
                7*2*1.5                2                0.5                1.5                0.20                0.20                21.4
                7*2*1.5                2                0.6                1.5                0.20                0.20                23.5
                10*2*0.75                1                0.5                1.5                0.20                0.20                23.0
                10*2*0.75                2                0.6                1.5                0.20                0.20                23.8
                10*2*1.0                1                0.5                1.5                0.20                0.20                24.0
                10*2*1.0                2                0.6                1.5                0.20                0.20                26.8
                10*2*1.5                1                0.5                1.5                0.20                0.20                25.5
                10*2*1.5                2                0.6                1.5                0.20                0.20                28.2


表四MHYVRP型煤礦用聚氯乙烯絕緣氯乙烯絕緣氯乙烯護套軟信電纜

                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*2*0.75                6                0.5                1.5                0.15                1.6                12.1
                1*2*1.0                5                0.6                1.5                0.15                1.6                13.0
                1*2*1.5                5                0.6                1.5                0.15                1.6                13.5
                1*3*0.75                6                0.5                1.5                0.15                2.0                12.5
                1*3*1.0                5                0.6                1.5                0.15                1.6                13.3
                1*3*1.5                5                0.5                1.5                0.15                1.6                14.0
                1*4*0.75                6                0.6                1.5                0.15                1.6                13.0
                1*4*1.0                5                0.6                1.5                0.15                1.6                14.0
                1*4*1.5                5                0.5                1.5                0.20                1.6                15.0
                1*5*0.75                6                0.6                1.5                0.15                1.6                13.8
                1*5*1.0                5                0.6                1.5                0.20                1.6                15.0
                1*5*1.5                5                0.6                1.5                0.20                1.6                16.0
                1*7*0.75                6                0.5                1.5                0.20                1.6                14.6
                1*7*1.0                5                0.6                1.5                0.15                1.6                15.8


                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*7*1.5                5                0.6                1.5                0.20                1.6                16.8
                2*2*0.75                6                0.5                1.5                0.20                1.6                15.2
                2*2*1.0                5                0.6                1.5                0.20                1.6                16.5
                2*2*1.5                5                0.6                1.5                0.20                2.0                17.5
                3*2*1.0                6                0.5                1.5                0.20                1.6                15.6
                3*2*1.5                5                0.6                1.5                0.20                1.6                17.0
                3*2*0.75                6                0.6                1.5                0.20                1.6                18.2
                4*2*1.0                5                0.5                1.5                0.20                1.6                16.5
                4*2*1.5                5                0.6                1.5                0.20                1.6                18.0
                4*2*0.75                5                0.6                1.5                0.15                1.6                19.5
                5*2*1.0                5                0.5                1.5                0.20                1.6                17.6
                5*2*1.5                5                0.6                1.5                0.20                1.6                19.0
                5*2*0.75                5                0.6                1.5                0.20                2.0                21.5
                7 2 0.75                6                0.5                1.5                0.20                1.6                18.4
                7*2*1.0                5                0.6                1.5                0.20                2.0                22.4
                7*2*1.5                5                0.6                1.5                0.20                2.0                23.2
                10*2*0.75                6                0.5                1.5                0.20                2.0                23.4
                10*2*1.0                5                0.6                1.5                0.20                2.0                26.0
                10*2*1.5                5                0.6                1.5                0.20                2.0                28.0


表5MHYBV型煤礦用聚氯乙烯絕緣氯乙烯絕緣氯乙烯護套軟信電纜

                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*2*0.75                1                0.5                1.5                0.25~0.30                1.6                11.8
                1*2*0.75                2                0.5                1.5                0.25~0.30                1.6                12.7
                1*2*0.75                6                0.5                1.5                0.25~0.30                1.6                12.7
                1*2*1.0                1                0.5                1.5                0.25~0.30                1.6                12.7
                1*2*1.0                2                0.6                1.5                0.25~0.30                1.6                13.4
                1*2*1.0                5                0.6                1.5                0.25~0.30                1.6                13.5
                1*2*1.5                1                0.5                1.5                0.25~0.30                1.6                13.2
                1*2*1.5                2                0.6                1.5                0.25~0.30                1.6                14.0
                1*2*1.5                5                0.6                1.5                0.25~0.30                1.6                14.2
                1*2*0.75                1                0.5                1.5                0.25~0.30                1.6                12.7


                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*3*0.75                2                0.5                1.5                0.25~0.30                1.6                13.0
                1*3*0.75                6                0.5                1.5                0.25~0.30                1.6                13.1
                1*3*1.0                1                0.5                1.5                0.25~0.30                1.6                13.0
                1*3*1.0                2                0.6                1.5                0.25~0.30                1.6                13.8
                1*3*1.0                5                0.6                1.5                0.25~0.30                1.6                14.0
                1*3*1.5                1                0.5                1.5                0.25~0.30                1.6                13.6
                1*4*1.5                2                0.6                1.5                0.25~0.30                1.6                14.4
                1*4*0.75                5                0.5                1.5                0.25~0.30                1.6                14.6
                1*4*0.75                1                0.6                1.5                0.25~0.30                1.6                13.2
                1*4*1.0                2                0.5                1.5                0.25~0.30                1.6                13.5
                1*4*1.0                5                0.6                1.5                0.25~0.30                1.6                13.7
                1*4*1.5                1                0.5                1.5                0.25~0.30                1.6                13.6
                1*4*1.5                2                0.6                1.5                0.25~0.30                1.6                14.5
                1*5*0.75                6                0.5                1.5                0.25~0.30                1.6                14.6
                1*5*0.75                1                0.6                1.5                0.25~0.30                1.6                14.2
                1*5*1.0                2                0.5                1.5                0.25~0.30                1.6                15.1
                1*5*1.0                5                0.6                1.5                0.25~0.30                1.6                15.3
                1*5*1.5                1                0.5                1.5                0.25~0.30                1.6                13.8
                1*5*1.5                2                0.6                1.5                0.25~0.30                1.6                14.2
                1*5*1.5                5                0.6                1.5                0.25~0.30                1.6                16.2
                1*6*0.75                1                0.5                1.5                0.25~0.30                1.6                14.4
                1*6*0.75                2                0.5                1.5                0.25~0.30                1.6                14.8
                1*6*0.75                6                0.5                1.5                0.25~0.30                1.6                15.0
                1*6*1.0                1                0.5                1.5                0.25~0.30                1.6                14.9
                1*6*1.0                2                0.6                1.5                0.25~0.30                1.6                15.9
                1*6*1.0                5                0.6                1.5                0.25~0.30                1.6                16.1
                1*6*1.5                1                0.5                1.5                0.25~0.30                1.6                15.6


                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*6*1.5                2                0.6                1.5                0.25~0.30
                1.6                16.7
                1*6*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                1*7*0.75                1                0.5                1.5                0.25~0.30                1.6                14.4
                1*7*0.75                2                0.5                1.5                0.25~0.30                1.6                14.8
                1*7*0.75                6                0.5                1.5                0.25~0.30                1.6                15.0
                1*7*1.0                1                0.5                1.5                0.25~0.30                1.6                14.9
                1*7*1.0                2                0.5                1.5                0.25~0.30                1.6                15.9
                1*7*1.0                5                0.5                1.5                0.25~0.30                1.6                16.1
                1*7*1.5                1                0.5                1.5                0.25~0.30                1.6                15.6
                1*7*1.5                2                0.6                1.5                0.25~0.30                1.6                16.7
                1*7*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                2*2*0.75                1                0.5                1.5                0.25~0.30                1.6                15.0
                2*2*0.75                2                0.5                1.5                0.25~0.30                1.6                15.4
                2*2*0.75                5                0.5                1.5                0.25~0.30                1.6                15.6
                2*2*1.0                1                0.5                1.5                0.25~0.30                1.6                15.2
                2*2*1.0                2                0.5                1.5                0.25~0.30                1.6                16.7
                2*2*1.0                5                0.6                1.5                0.25~0.30                1.6                16.8
                2*2*1.0                1                0.6                1.5                0.25~0.30                1.6                16.3
                2*2*1.5                2                0.5                1.5                0.25~0.30                1.6                17.6
                2*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.0
                2*2*1.5                5                0.6                1.5                0.25~0.30                1.6                15.5
                3*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*0.75                6                0.5                1.5                0.25~0.30                1.6                16.2
                3*2*1.0                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*1.0                2                0.6                1.5                0.25~0.30                1.6                17.3
                3*2*1.0                5                0.6                1.5                0.25~0.30                1.6                17.5
                3*2*1.5                1                0.5                1.5                0.25~0.30                1.6                17.0
                3*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.3
                3*2*1.5                5                0.6                1.5                0.25~0.30                1.6                18.6
                4*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.3
                4*2*0.75                2                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*0.75                6                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*1.0
                1                0.5                1.5                0.25~0.30                1.6                17.0


                Model                Concudtor type                Insulation thickness mm                Inner jacket thickness                Woven wire diameter                Nominal sheath
thickness mm		                Outer diameter of cable≤mm
                4*2*1.0                2                0.6                1.5                0.25~0.30
                1.6                18.4
                4*2*1.0                5                0.6                1.5                0.25~0.30                1.6                18.6
                4*2*1.5                1                0.5                1.5                0.25~0.30                1.6                18.0
                4*2*1.5                2                0.5                1.5                0.25~0.30                1.6                19.5
                4*2*1.5                6                0.5                1.5                0.25~0.30                1.6                20.0
                5*2*0.75                1                0.5                1.5                0.25~0.30                1.6                17.3
                5*2*0.75                2                0.5                1.5                0.25~0.30                1.6                18.0
                5*2*0.75                5                0.5                1.5                0.25~0.30                1.6                18.2
                5*2*1.0                1                0.5                1.5                0.25~0.30                1.6                18.0
                5*2*1.0                2                0.6                1.5                0.25~0.30                1.6                19.6
                5*2*1.0                5                0.6                1.5                0.25~0.30                1.6                19.8
                5*2*1.5                1                0.5                1.5                0.25~0.30                1.6                19.2
                5*2*1.5                2                0.5                1.5                0.25~0.30                1.6                22.6
                5*2*1.5                5                0.5                1.5                0.25~0.30                2.0                23.0
                7*2*0.75                1                0.5                1.5                0.25~0.30                2.0                18.3
                7*2*0.75                2                0.5                1.5                0.25~0.30                1.6                19.0
                7*2*0.75                5                0.6                1.5                0.25~0.30                1.6                19.2
                7*2*1.0                1                0.6                1.5                0.25~0.30                1.6                19.1
                7*2*1.0                2                0.5                1.5                0.25~0.30                1.6                22.7
                7*2*1.0                2                0.6                1.5                0.25~0.30                2.0                23.0
                7*2*1.5                5                0.6                1.5                0.25~0.30                2.0                22.0
                7*2*1.5                1                0.5                1.5                0.25~0.30                2.0                24.0
                7*2*1.5                6                0.5                1.5                0.25~0.30                2.0                24.5
                10*2*0.75                1                0.5                1.5                0.25~0.30                2.0                23.5
                10*2*0.75                2                0.6                1.5                0.25~0.30                2.0                24.2
                10*2*0.75                5                0.6                1.5                0.25~0.30                2.0                24.5
                10*2*1.0                1                0.5                1.5                0.25~0.30                2.0                24.3
                10*2*1.0                2                0.6                1.5                0.25~0.30                2.0                26.8
                10*2*1.0                5                0.6                1.5                0.25~0.30                2.0                27.0
                10*2*1.5                1                0.5                1.5                0.25~0.30                2.0                26.0
                10*2*1.5                2                0.5                1.5                0.25~0.30                2.0                28.5
                10*2*1.5                5                0.5                1.5                0.25~0.30                2.0                29.2


表6MHY32型煤礦用用聚氯乙烯絕緣氯乙烯絕緣氯乙烯護套軟信電纜

                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*6*1.5                2                0.6                1.5                0.25~0.30
                1.6                16.7
                1*6*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                1*7*0.75                1                0.5                1.5                0.25~0.30                1.6                14.4
                1*7*0.75                2                0.5                1.5                0.25~0.30                1.6                14.8
                1*7*0.75                6                0.5                1.5                0.25~0.30                1.6                15.0
                1*7*1.0                1                0.5                1.5                0.25~0.30                1.6                14.9
                1*7*1.0                2                0.5                1.5                0.25~0.30                1.6                15.9
                1*7*1.0                5                0.5                1.5                0.25~0.30                1.6                16.1
                1*7*1.5                1                0.5                1.5                0.25~0.30                1.6                15.6
                1*7*1.5                2                0.6                1.5                0.25~0.30                1.6                16.7
                1*7*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                2*2*0.75                1                0.5                1.5                0.25~0.30                1.6                15.0
                2*2*0.75                2                0.5                1.5                0.25~0.30                1.6                15.4
                2*2*0.75                5                0.5                1.5                0.25~0.30                1.6                15.6
                2*2*1.0                1                0.5                1.5                0.25~0.30                1.6                15.2
                2*2*1.0                2                0.5                1.5                0.25~0.30                1.6                16.7
                2*2*1.0                5                0.6                1.5                0.25~0.30                1.6                16.8
                2*2*1.0                1                0.6                1.5                0.25~0.30                1.6                16.3
                2*2*1.5                2                0.5                1.5                0.25~0.30                1.6                17.6
                2*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.0
                2*2*1.5                5                0.6                1.5                0.25~0.30                1.6                15.5
                3*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*0.75                6                0.5                1.5                0.25~0.30                1.6                16.2
                3*2*1.0                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*1.0                2                0.6                1.5                0.25~0.30                1.6                17.3
                3*2*1.0                5                0.6                1.5                0.25~0.30                1.6                17.5
                3*2*1.5                1                0.5                1.5                0.25~0.30                1.6                17.0
                3*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.3
                3*2*1.5                5                0.6                1.5                0.25~0.30                1.6                18.6
                4*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.3
                4*2*0.75                2                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*0.75                6                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*1.0
                1                0.5                1.5                0.25~0.30                1.6                17.0


                Model                Concudtor type                Insulation thickness mm                Inner jacket thickness                Woven wire diameter                Nominal sheath
thickness mm		                Outer diameter of cable≤mm
                4*2*1.5                2                0.6                1.5                1.0                2.0                22.0
                5*2*0.75                1                0.5                1.5                1.0                2.0                18.4
                5*2*0.75                2                0.5                1.5                1.0                2.0                19.1
                5*2*1.0                1                0.5                1.5                1.0                2.0                19.2
                5*2*1.0                2                0.6                1.5                1.0                2.0                22.0
                5*2*1.5                1                0.5                1.5                1.0                2.0                21.7
                5*2*1.5                2                0.6                1.5                1.0                2.0                23.3
                7*2*0.75                1                0.5                1.5                1.0                2.0                19.8
                7*2*0.75                2                0.5                1.5                1.0                2.0                21.5
                7*2*1.0                1                0.5                1.5                1.0                2.0                21.6
                7*2*1.0                2                0.6                1.5                1.0                2.0                23.4
                7*2*1.5                1                0.5                1.5                1.2                2.2                22.8
                7*2*1.5                2                0.6                1.5                1.2                2.2                25.0
                10*2*0.75                1                0.5                1.5                1.2                2.2                24.5
                10*2*0.75                2                0.5                1.5                1.2                2.2                25.8
                10*2*1.0                1                0.5                1.5                1.2                2.2                26.0
                10*2*1.0                2                0.6                1.5                1.5                2.5                29.5
                10*2*1.5                1                0.5                1.5                1.5                2.5                28.8
                10*2*1.5                2                0.6                1.5                1.5                2.5                31.3
                19*2*0.75                1                0.5                1.5                1.5                2.5                29.3
                19*2*0.75                2                0.5                1.5                1.5                2.5                30.5
                19*2*1.0                1                0.5                1.5                1.5                2.5                30.6
                19*2*1.0                2                0.6                1.5                1.5                2.5                32.6
                19*2*1.5                1                0.5                1.5                1.5                2.5                32.7
                19*2*1.5                2                0.6                1.5                1.5                2.5                35.8



六、電纜主要技術性能
1導體直流電阻及固有衰減

                標稱截面                導體結構                                 20℃導體直流電阻                固有衰減（800Hz)（≤dB/km ）
                種類                根數/單線標稱直徑≤Ω/km                                 1.2
                2                7/0.30                36.0
                0.75                1                1/0.97                24.5
                2                7/0.37                24.5
                6                42/0.15                26.0
                1.0                1                1/1.13                18.1
                2                7/0.43                18.1
                5                32/0.20                19.5
                1.5                1                1/1.38                12.1
                2                7/0.52                12.1
                5                48/0.20                13.3


2、電纜其它主要技術性能

                型號                MHYV MHYVR MHYVRP
MHYVP MHYBV MHY32
                +20℃線芯導體直線電阻                見上表
                電纜固有                見上表
                +20℃絕緣電阻                5000
                Imin工頻交流電壓試驗                1500V不極穿（50Hz）
                電纜工作電容                0.06(800Hz)
                遠端串音衰減                70(800Hz)
                電感                800(800Hz)
                工作對直流電阻差DC                2


3、阻燃性能
電纜達到MT386-1995種規定的單根垂直燃燒成束燃燒試驗要求

聯系我們

地 址：浙江省樂清市經濟開發區經五路268號
全國統一客服熱線：400-0700-118　　電 話：0577-62056161
阿里巴巴網址：zghongqidianlan.1688.com
浙ICP備19034639號-1@2013-2018 ? 中國·紅旗集團 版權所有

  • 進入公司網站

  • 進入阿里巴巴

@2013-2018 ? 中國·紅旗集團 版權所有

主站蜘蛛池模板： 每日更新在线观看AV_手机 | 精品国产入口麻豆 | 欧美色欧美亚洲高清在线观看 | 欧美在线视频一区在线观看 | 91精品视频网 | omofun动漫在线观看 | aaa级精品久久久国产片 | 亚洲欧美综合视频 | 国产又色又爽又黄又免费软件 | 91一区二区三区四区 | 亚州日本乱码一区二区三区 | 国产啪视频 | 国产成人综合激情视频在线观看 | 狠狠爱天天干 | 玩弄牲欲强老熟女 | 日韩色网站 | 玩麻豆国产?片对白日逼视频 | 一区二区天堂 | 福利视频三区 | 国产AⅤ爽AV久久久久玉浦团 | 天天插夜夜骑 | 99热婷婷 | 日韩在线精品视频 | 在线观看免费视频国产 | 草草网站 | 亚洲综合成人婷婷五月在线观看 | 欧美xxxx做受欧美88 | 年轻的朋友4韩剧在线观看 亚洲乱码一二三四区 | 国产精品亚洲精品日韩已方 | 强壮的公次次弄得我高潮a片日本 | 影视先锋男人无码在线 | ye4444视频免费观看 | 成人免费A级毛片无码片2023 | 日韩aⅴ一区二区三区 | 一区二区三区国产免费 | 136fldh导航福利微拍 | 最新精品国偷自产在线美女足 | 免费观看添你到高潮视频 | 亚洲男人天堂久久 | 91sex国产海角社区 | 两性毛片 |
